ガルバノスキャナー

ガルバノ X-Y スキャニング モジュール

CScube-8.5 シリーズ

概要

CS-8.5 シリーズは、最大入射光スポット径 8.5mm に対応した X-Y スキャンニングモジュールです。
当社では、以下の 2 つの標準製品を提供しています。

  • CScube-8.5: スピード、安定性などの利点で知られる、コンパクトで高精度な製品です。
  • CScube-8.5-H: 超高速、超高精度、優れた安定性、強力な耐干渉性を備え、このカテゴリにおける世界最先端の技術を有する総合的なパフォーマンスの高性能モデルです。

アプリケーション
  • レーザマーキング
  • オンザフライマーキング
  • レーザードリリング
  • レーザ溶接
  • レーザ切断
  • 3Dステレオリソグラフィー印刷
  • レーザ医療アプリケーション

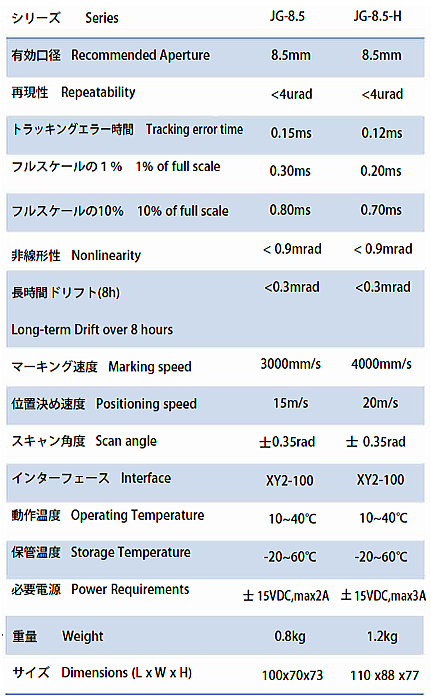

仕様

寸法図
　　
PIN 定義

XY2-100 標準プロトコルと互換性があり、DB25 コネクタ ピンの定義は次の図のとおりです。
