ガルバノ X-Y スキャニング モジュール

CScube-14H シリーズ

概要

CScube-14H シリーズは、最大入射光ビーム径14mm に対応するX-Yスキャニングモジュールです。
CScube-14H は、超高速、超高精度、高安定性、強力な耐干渉性、およ び世界トップクラスの技術基準を満たすか上回る総合的なパフォーマンスを特徴とする当社の超高性能製品です。
用途: 用途には、レーザマーキング、オンザフライマーキング、レーザドリリン グ、マイクロ加工、レーザ溶接、レーザ切断、ステレオリソグラフィー 3D 印 刷、レーザ医療アプリケーションなどがあります。

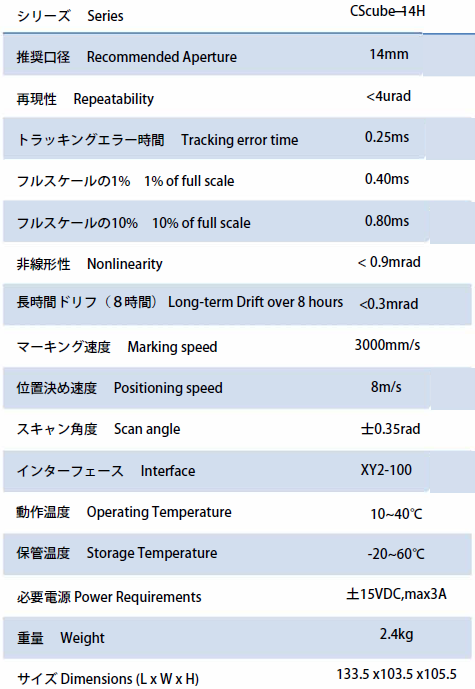

仕様

寸法図

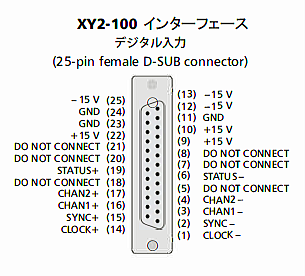

PIN 定義

XY2-100 標準プロトコルと互換性があり、DB25 コネクタ ピンの定義は次の図のとおりです。
