ガルバノスキャナー

ガルバノ X-Y スキャニング モジュール

CScube-10 シリーズ

概要

レーザマーキング、オンザフライマーキング、レーザドリリング、マイクロ加工、
レーザ溶接、レーザ切断、ステレオリソグラフィー3Dプリント、レーザ医療アプリ
ケーションなどの分野で、CScube-10は高精度、高速、高安定性で知られる当社のコスト効率の高い主力製品です。
当社では、以下の 2 つの標準製品を提供しています。

  • CScube-10:最大10mmの入射光スポット径に対応する2次元スキャニングモジュールです。
  • CScube-10-H: 超高速、極めて高精度、高安定性、強力な耐干渉性を誇り、世界中の同様の製品の最高の技術基準を満たすか、またはそれらを上回る総合的なパフォーマンスを特徴とする 当社の超高性能製品です。

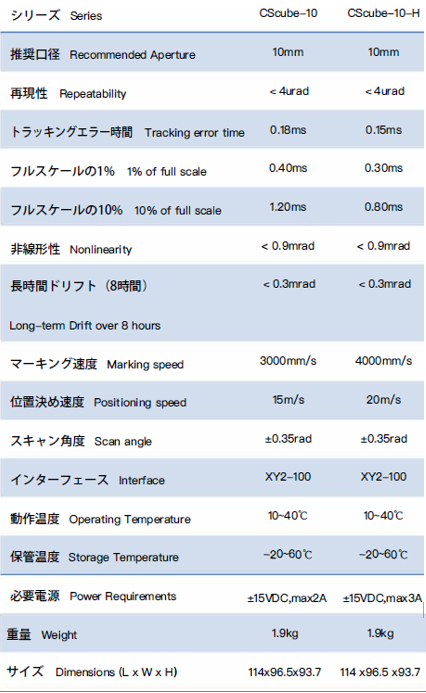

仕様

寸法図
　　
PIN 定義

XY2-100 標準プロトコルと互換性があり、DB25 コネクタ ピンの定義は次の図のとおりです。
